ina滑块导轨

ina滑块导轨零件安装图

ina滑块导轨零件安装图

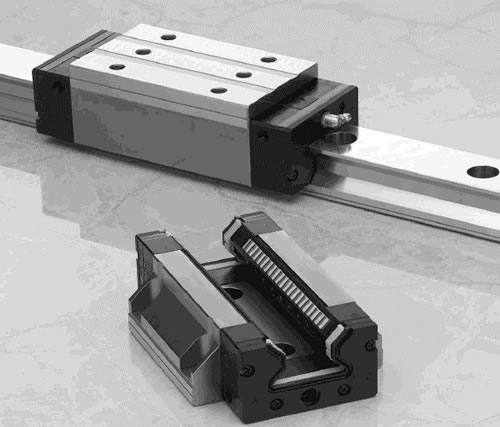

  • 名称 :ina滑块导轨零件安装图
  • 型号 :KUVE15-B
  • 品牌 :INA/FAG
  • 价格 :请咨询客服
ina滑块导轨轴承的加工滑块内部装有四件装模高度调整装置,装模高度调整装置也是压力传导部件,四件装模高度调整装置安装高度的一致性由滑块的加工精度决定。....

详细描述

ina滑块导轨轴承零件图片kak东莞凌纳机械有限公司

 kak东莞凌纳机械有限公司

INA滑块导轨的加工滑块内部装有四件装模高度调整装置,装模高度调整装置也是压力传导部件,四件装模高度调整装置安装高度的一致性由滑块的加工精度决定。滑块的装配滑块装配后位于四角的八个滑板面相对于滑块底面的垂直度必须在0.08mm的允差以内。其内部安装的运动部件要求运转灵活、平稳、无杂音且传动齿轮箱内齿轮的接触率要达到齿长、齿高60%以上。安装完成后滑块的调节速度要达到48mm/min,同时对滑块内部应进行彻底清理,以保证滑块内部的清洁度。kak东莞凌纳机械有限公司

 kak东莞凌纳机械有限公司

ina导轨滑块优势介绍kak东莞凌纳机械有限公司

1、工作精度高
2、大幅度降低驱动率
3、防尘、密封能力强
4、安装方便、互换容易
5、承载能力大刚度强
6、定位稳定
7、周期负载疲劳性好
8、系统线性误差影响小

ina滑块导轨特点介绍

导轨:导轨使用淬硬钢磨削加工而成,滚道是经过超精磨削的。从上面定位导轨TKD从上面定位。导轨上的沉孔用来固定螺丝。拼接导轨 如果需要的导轨长度lmax比尺寸表内的最大值大,导轨分段供应。
密封:标准的密封条和滑块两端的弹性密封有效的保证滑块的密封。这些密封单元能在苛刻的环境条件下保护滚动体免受污染。
润滑:直线循环滚珠轴承及导轨组件可以使用润滑油和润滑脂进行润滑。如果使用润滑脂润滑,由于润滑油腔大多数应用下可以免维护。通过滑块端面的润滑油嘴进行润滑。

ina滑块导轨型号介绍

RWU系列:RWU35E-G1-V3、RWU35E-G2-V3、RWU35E-G3-V3等型号。

RUS系列:RUS38134-GR1/10-15、RUS38134-KS-GR1/10-15、RUS38134-GR3/10-15 等型号。

PR系列:PR14089-GR1、PR14089-GR3、PR14135-GR1等型号。

RUSV系列:RUSV42126-KS、RUSV60134-KS、RUSV60206-KS

VUS系列:VUS38134-A、VUS38206-A、VUS65210

LFR系列:LFR50/542Z(LFR50/5KDD4旧)、LFR50/562Z(LFR50/5KDD旧)、LFR50/862Z(LFR50/8KDD旧)等型号。

LFS系列:LFS20、LFS25、 LFS32 等型号。

KUVE系列:KUVE15-B 、KUVE20-B 、KUVE25-B 等型号。

ina滑块导轨详细说明介绍

导轨的运行精度主要不可避免地取决于安装配合面的直线度、精度和刚度。系统的直线度只有在导轨完全压紧到基准面上时才能得到保证。如果对运行精度的要求特别高 / 或者承载的基础很软 / 或者使用的是移动式导轨。安装面形位精度 导引系统的精确度及运转越平稳要求越高,则越要注意安装表面的形位精度。公差要求见,必须达到要求。表面必须经过磨削或精密铣削 – 使其达到平均粗糙度Ra1.6。任何公差没有达到要求都会影响整体精度,改变预载并且降低导引系统的寿命。高度差 对于 ,允许值通过下面的公式计算。如果存在大的误差,请联系我们。

a.固定板的厚度H2≧1.5D (D为大拉杆直径;大拉杆直径计算超级链接三板 模大拉杆计算;H2上固定板的厚度)

b.拨块镶入上固定板深度H≧2/3H2

c.注口衬套头部要做一段锥度,以便合模。且要装在上固定板上,以防止成型机上的喷嘴脱离注口衬套,产生拉丝现象不便取出,影响下一次注射。

d.拨块在母模板内要逃料。

e.耐磨板要高出母模板0.5mm,保护母模板。以及支撑拨块防止拨块受力变形。

f.小拉杆限位行程S≦2/3H1,以利合模。(H1为滑块高度)

g.拨杆前端最好装固定块,易调整,易加工,构成三点支撑,增加拨块强度。

h.要使耐磨块装配顺利,要求点E在点D右侧。如下图所示:

i.滑块座与拨块装配时,要特别注意尺寸B与B1的关系,应为B>B1,但为了装配的顺畅,也可将其滑块座后模板部分全部挖通。

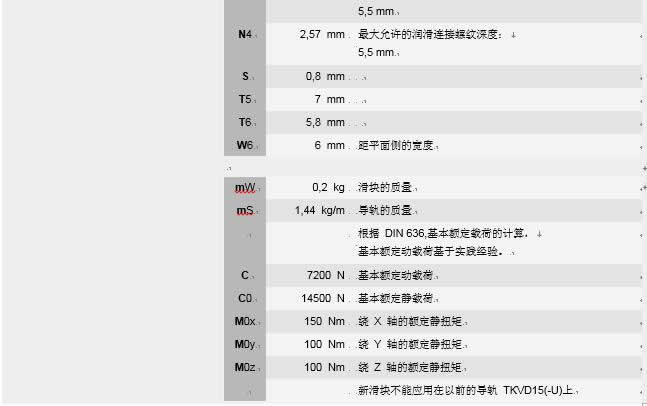

ina滑块导轨详细参数介绍kak东莞凌纳机械有限公司

 ina滑块导轨轴承详细参数介绍图ina滑块导轨轴承详细参数介绍图ina滑块导轨轴承详细参数介绍图3kak东莞凌纳机械有限公司

 kak东莞凌纳机械有限公司

ina滑块导轨注意事项介绍kak东莞凌纳机械有限公司

 kak东莞凌纳机械有限公司

后缀现有设计的后缀:参见表。
现有设计后缀描述设计
– 标准滑块标准设计
EC 短型滑块其他设计
ESC窄短型滑块
H   加高型滑块
HL 加高,加长型滑块
L   加长型滑块
N 低型滑块
NL 低且加长型滑块
S 窄型滑块
SL 窄且加长型滑块
SN 窄低型滑块
SNL窄、低且加长型滑块
W 加宽型滑块
WL 加宽加长型滑块
SB 侧面固定的加高型滑块
