机床主轴轴承

机床主轴轴承HCB7008系列

机床主轴轴承HCB7008系列
  • 名称 :机床主轴轴承HCB7008系列
  • 型号 :HCB7008系列
  • 品牌 :INA/FAG
  • 价格 :最新报价,请咨询客服
轴承作为机床主轴和转台的核心部件,对机床的运行表现起到了举足轻重的作用。为了能选择合适尺寸和类型的轴承,我们需要综合考虑各种工况条件,例如运行速度、润滑、安装类型、....

详细描述

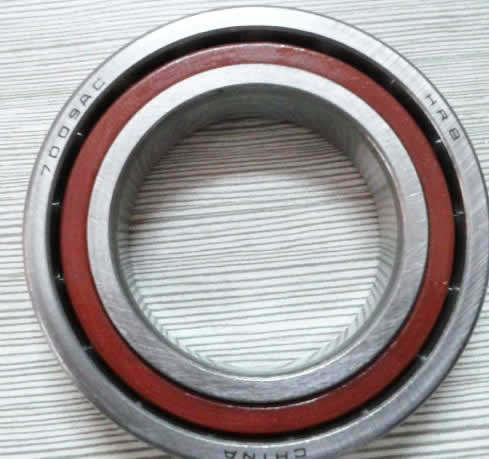

机床主轴轴承型号实拍图LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

 轴承作为机床主轴和转台的核心部件,对机床的运行表现起到了举足轻重的作用。为了能选择合适尺寸和类型的轴承,我们需要综合考虑各种工况条件,例如运行速度、润滑、安装类型、主轴刚度、精度等要求。就轴承本身而言,只有充分地了解它的设计特点以及由此带来的优点和缺点,才能发挥出轴承的最佳性能。静压轴承是一种靠外部供给压力油,在轴承内建立静压承载油膜以实现液体润滑的滑动轴承。LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

产品优势LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

1.设计结构紧凑。LUb东莞凌纳机械有限公司

LUb东莞凌纳机械有限公司

2.刚度高且便于安装和调节。LUb东莞凌纳机械有限公司

LUb东莞凌纳机械有限公司

3.高刚度、高转速、耐高温、寿命长。动压轴承旋转精度一般,但精度保持性较好。静压轴承旋转精度很高,保持性也好。摩擦损耗很小,无噪音。LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

产品型号LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

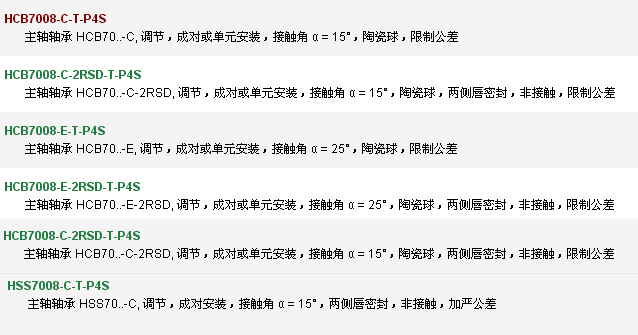

 机床主轴轴承型号及功能介绍LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

产品说明LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

主轴轴承一般要求越轻越好,滚动轴承也不例外。轴承越轻,滚动体的直径就越小,数量也越多,刚性就会越大。常采用轻系列、特轻系列和超轻系列,其中以特轻系列为主。机床主轴的定位形式一般有两支承和三支承两种。两支承主轴轴承在配置时.LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

LUb东莞凌纳机械有限公司

首先要满足需求的刚度和承载能力。由于前支承刚度对决定整个主轴刚度发挥的作用更为关键,所以这个位置一般要配置刚度情况更理想的轴承。LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

LUb东莞凌纳机械有限公司

其次要适应滚动轴承的转速要求。每款轴承都有其最高转速限制。不同型号、不同规格、不同精度等级的滚动轴承,最高转速设定也截然不同,一般来讲,点接触高于线接触,圆柱滚子高于圆锥滚子。LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

最后,还要适应滚动轴承的精度要求,其配置方式直接影响着主轴的位置精度。某些机床由于其设计需要,致使主轴箱长度较大,两支承已经不能维持稳定结构,必须增设一个中间支承来满足刚度和抗震性要求,于是就构成了三支承主轴部件。通常,三支承中只有两个起到了比较主要的作用,而其中必须包括前支承。第三个支承仅起辅助作用,这个支承通常来说,刚度和承载能力比较小,且外圈与支承座连接较松,留有一定空隙,以解决三个支承不同轴的问题。LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

产品参数LUb东莞凌纳机械有限公司

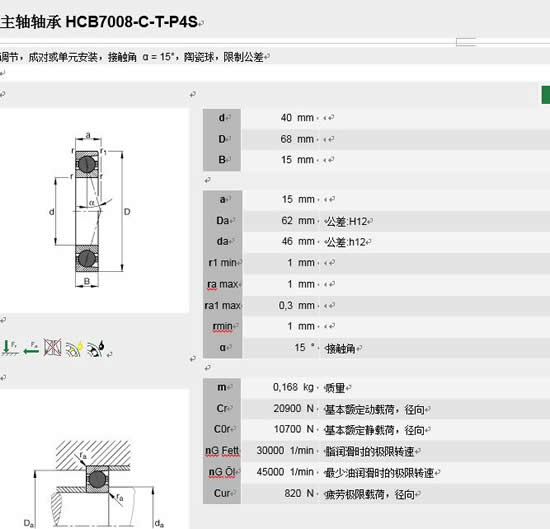

 机床主轴轴承参数机床主轴轴承分解说明LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

注意事项LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

在机床主轴的应用中,双列精密圆柱滚子轴承也会被使用到,通常与精密角接触球轴承或推力轴承组合应用。此类轴承能承受较大的径向载荷并允许有较高的转速。轴承中的两列滚子以交叉方式排列,旋转时波动频率比单列轴承大幅提高,振幅降低60%~70%。此类轴承通常有两种形式:个系列轴承内圈带挡边,外圈可分离;轴承外圈带挡边,内圈可分离,系列内圈为锥孔(锥度1:12),与主轴的锥形轴颈配合,轴向移动内圈,可使内圈胀大,这样轴承游隙可以被减小甚至预紧轴承(负游隙状态)。圆柱孔轴承通常采用热装,利用过盈配合减小轴承游隙,或者预紧轴承。LUb东莞凌纳机械有限公司

 LUb东莞凌纳机械有限公司

对内圈可分离的系列轴承,一般在内圈装上主轴后再对滚道精加工,以提高主轴旋转精度。用于机床主轴上的轴承精度,通常从低到高为P0、P6、P5、P4、P2),而对于数控机床、加工中心等高速、高精密机床的主轴支承,则需选用P4或以上的精度。主轴轴承包括角接触球轴承、圆锥滚子轴承,以及圆柱滚子轴承等类型。LUb东莞凌纳机械有限公司
