精密锁紧螺母

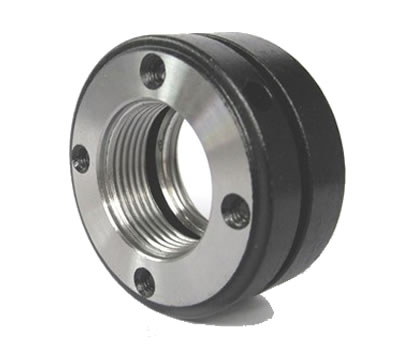

精密锁紧螺母AM15

精密锁紧螺母AM15
  • 名称 :精密锁紧螺母AM15
  • 型号 :AM15
  • 品牌 :INA/FAG
  • 价格 :请咨询最新价格
工业设计的精密锁紧螺母锁紧垫圈不完全适用于高精度的应用,因为比较宽的螺纹和的邻接表面,这可能会导致轴变形和改变旋转轴的制造公差。因此,轴承已经开发出了全系列的....

详细描述

 AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

 精密锁紧螺母图AWC东莞凌纳机械有限公司

锁紧螺母:工业设计的锁紧螺母锁紧垫圈不完全适用于高精度的应用,因为比较宽的螺纹和的邻接表面,这可能会导致轴变形和改变旋转轴的制造公差。因此,轴承已经开发出了全系列的精密锁紧螺母是非常严格的公差范围内制造的。AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

这些简单的安装,定位准确,有效地轴的轴承和其他部件的设备,满足机床应用的要求,无论在技术上和经济上的。精密锁紧螺母的一部分,标准产品分类,一般都是现货供应。AWC东莞凌纳机械有限公司

AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

产品特点AWC东莞凌纳机械有限公司

①下螺母拧紧力矩定时,双螺母联接的防松效果取决与上螺母拧紧力矩的大小。AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

AWC东莞凌纳机械有限公司

②双螺母联接系统的松弛曲线有三个明显的特征段,实验初期为一个迅速松弛阶段,曲线表明锁紧系统的部分预紧力在短时间内迅速释放,时间大约在10分钟左右,预紧力一般下降10%~20%;随后出现一个相对稳定阶段,在这段时间内预紧力有一个较长的相对稳定期。AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

第三阶段是预紧力急速下降阶段,当损失了相当的预紧力后,摩擦力降至某一临界值,这时,螺母上产生的松退力矩超过了螺旋副中的摩擦力矩,螺母开始反转,预紧力急剧下降。其中第二阶段曲线表现形式在不同条件下有所不同,变形量有时比较平缓下降,有时呈阶梯状下降,这可能与两个螺母之间的摩擦力有关,紧固件系统在振动一段时间后,摩擦力减小,紧固件发生松转,预紧力下降。AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

产品说明AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

螺母的工作原理是采用螺母和螺栓之间的摩擦力进行自锁的。但是在动载荷中这种自锁的可靠性就会降低。在一些重要的场合我们就会采取一些防松措施,保证螺母锁紧的可靠性。锁紧螺母就是其中的一种防松措施。锁紧螺母的防松效果优劣主要取决于螺母与螺栓啮合螺纹之间相互作用力。目前提高啮合螺纹之间相互作用力的方式有很多种,比如施必牢螺母的螺纹结构改良,尼龙螺母的尼龙增糙,螺纹的表面处理等。AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

锁紧螺母的机械性质的测试方法有如下几种:AWC东莞凌纳机械有限公司

AWC东莞凌纳机械有限公司

(一)、安全负荷就是像工作负荷一样如工作负荷:是指人体在完成特定任务中的最大瞬间力量或在给定时间内可完成工作的量。在超负荷情况下容易产生操作忙乱造成差错和事故等。应对不同的工作制定相应的工作负荷标准,以保证操作人员的安全、健康及业绩。所以也要保证螺母螺帽在安全的负荷条件下进行操作不然会引发一系列问题:螺帽必须组合于测试螺栓或经硬化之螺纹轴杆上,螺帽所规定之安全负荷必须以轴向施於螺帽。(轴杆之硬度至少达洛氏硬度C45,且螺纹必须为3A级公差,此外,其外径必须为最小外径加0.002in之公差)。AWC东莞凌纳机械有限公司

AWC东莞凌纳机械有限公司

1、试验时夹头的移动速度不应超过3mm/min,并持续15 秒钟。AWC东莞凌纳机械有限公司

2、试验时螺帽须能承受负荷而不应脱扣或断裂。当去除载荷后,应可用手或借助扳手松开螺帽,但不得超过半扣。AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

(二)、心部硬度:硬度测试应自螺帽高度一半位置横部,测量点应在承受面上牙外径和一角的中点,也可在对边的中心点距任一角1/3的距离点,取对角最少两个硬度测试值的平均值作为该螺母的硬度值。AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

AWC东莞凌纳机械有限公司

矫正螺母的差值是提高机床改造精度的又一方面。由于螺母内圈存在螺纹,因此每个螺母在拧紧后会存在一定的差值,可能会造成轴承存在些许倾斜和误差。矫正这个差值可以通过拧紧螺母后修正偏差值的方式将误差值降至最小。具体的操作方法是,首先将主轴轴承的螺母拧紧,测量是其偏转的差值,并在螺母上标记出偏差的具体位置;其次将螺母拧下,在做出标记的位置按照记录的偏差值打磨修正;然后再将螺母拧紧重新测量偏差值。通过反复重复这个过程直至主轴的旋转精度达到标准为止。AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

产品参数AWC东莞凌纳机械有限公司

精密锁紧螺母AM15参数表精密锁紧螺母参数图AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

注意事项AWC东莞凌纳机械有限公司

AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

外螺纹牙形是否符合标准?AWC东莞凌纳机械有限公司

AWC东莞凌纳机械有限公司

1:用游标卡尺测量内外螺纹标准径是否同一规格尺寸AWC东莞凌纳机械有限公司

AWC东莞凌纳机械有限公司

2:碰伤或毛边用钻石去除即可AWC东莞凌纳机械有限公司

AWC东莞凌纳机械有限公司

3:用游标卡尺测量内径尺寸,用合格牙模测量内牙有效径是否符合规范AWC东莞凌纳机械有限公司

AWC东莞凌纳机械有限公司

4:用三线规和分厘卡检查有效径是否符合制造规范AWC东莞凌纳机械有限公司

AWC东莞凌纳机械有限公司

5:检查内、外螺纹左右旋是否一致AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司

 AWC东莞凌纳机械有限公司
