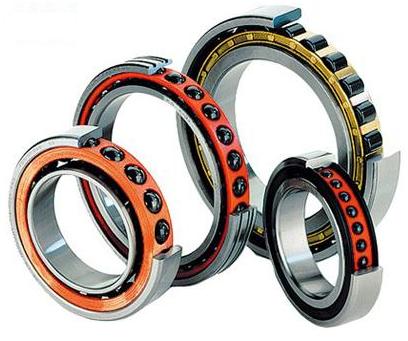

     FAG 7209B轴承属于角接触球轴承，角接触球轴承比较复杂，想要轻轻松松就可以安装，那就要先把下面的方法给看透了，就可以安全的安装了，如果发生了偏差，大概有：安装方法不对；轴承质量精度不合格，达不到机械使用要求；没有配对成功大概这三个问题。那么角接触球轴承是怎么安装的呢，东莞凌纳机械来教你看看：G9d东莞凌纳机械有限公司

G9d东莞凌纳机械有限公司
     7209B轴承（角接触球轴承）的安装形式，有背对背、面对面和串联排列三种。背对背(两轴承的宽端面相对)安装时，轴承的接触角线沿回转轴线方向扩散，可增加其径向和轴向的支承角度刚性，抗变形能力最大;面对面(两轴承的窄端面相对)安装时，轴承的接触角线朝回转轴线方向收敛，其地承角度刚性较小。由于轴承的内圈伸出外圈，当两轴承的外圈压紧到一起时，外圈的原始间隙消除，可以增加轴承的预加载荷;串联排列(两轴承的宽端面在一个方向)安装时，轴承的接触角线同向且平行，可使两轴承分担同一方向的工作载荷。但使用这种安装形式时，为了保证安装的轴向稳定性，两对串联排列的轴承必须在轴的两端对置安装。G9d东莞凌纳机械有限公司
     基本代号用来表明轴承的内径、直径系列、宽度系列和类型，一般最多为五位数，先分述如下： G9d东莞凌纳机械有限公司

G9d东莞凌纳机械有限公司
1）轴承内径用基本代号右起第一、H位数字表示。对常用内径d=20～480mm的轴承内径一般为5的倍数，这两位数字表示轴承内径尺寸被5除得的商数， 如04表示d＝20mm；12表示 d＝60mm等等。对于内径为10mm、12mm、15mm和17mm的轴承，内径代号依次为00、01、02和03。对于内径小于10mm和大于500mm 轴承 G9d东莞凌纳机械有限公司

G9d东莞凌纳机械有限公司
2）轴承的直径系列（即结构相同、内径相同的轴承在外径和宽度方面的变化系列）用基本代号右起第三位数字表示。例如，对于向心轴承和向心推力轴承，0、1 表示特轻系列；2表示轻系列；3表示中系列；4表示重系列。各系列之间的尺寸对比如下图所示。推力轴承除了用1表示特轻系列之外，其余与向心轴承的表示一致。  G9d东莞凌纳机械有限公司

G9d东莞凌纳机械有限公司
3）轴承的宽度系列（即结构、内径和直径系列都相同的轴承宽度方面的变化系列）用基本代号右起第四位数字表示。宽度的对比列为0系列 （正常系列）时，对多数轴承在代号中可不标出宽度系列代号O，但对于调心滚子轴承和圆锥滚子轴承，宽度系列代号0应标出。G9d东莞凌纳机械有限公司

G9d东莞凌纳机械有限公司
     角接触球轴承可以承受径向负荷和轴向负荷，也可以承受纯轴向负荷，能在较高的转速下工作。单列角接触球轴承只能承受一个方向的轴向负荷。在承受径向负荷时，将引起附加轴向力，并且只能限制轴或外壳在一个方向的轴向位移。若是成对安装，使一对轴承的外圈相同端面相对，及宽端面对宽端面，窄端面对窄端面，这样既可避免引起附加轴向力，而且可在两个方向使轴或外壳限制在轴向游隙内。角接触球轴承的装球数量比深沟球轴承多，因而负荷容量在球轴承中最大，刚性也强，运转平稳。可以利用内外圈相互位移调整径向游隙。正常情况下的轴承安装都要根据它固有的方法和技巧来实现轴承的完美对接，才能让机器的稳定性给轴承使用达到最大限度。G9d东莞凌纳机械有限公司
