转台轴承

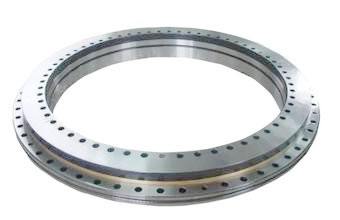

转台轴承YRT1030-C

转台轴承YRT1030-C
  • 名称 :转台轴承YRT1030-C
  • 型号 :YRT1030-C
  • 品牌 :INA/FAG
  • 价格 :最新报价,请咨询客服
转台轴承的布局方式摘要:转台轴承一种能够接受较大轴向负荷径向负荷倾覆力矩归纳载荷特别布局大型轴承。通常情况下转台轴承带有设备光滑油孔密封设备,能够满意各种不一样工....

详细描述

 QDP东莞凌纳机械有限公司

 转台转盘轴承QDP东莞凌纳机械有限公司

转台轴承的布局方式摘要:转台轴承一种能够接受较大轴向负荷径向负荷倾覆力矩归纳载荷特别布局大型轴承。通常情况下转台轴承带有设备光滑油孔密封设备,能够满意各种不一样工况条件下各类主机。不一样需要转盘轴承具有布局紧凑引导旋转便利设备简洁保护简单特色,液体动态压轴承常用轴壳配轴转盘轴承是一种能够一起接受较大的轴向负荷、径向负荷和倾覆力矩等归纳载荷的特别布局的中大型轴承。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

产品优势QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

YRT转台轴承精度已超过P4级达到P2级标准,基本满足各类精密设备的旋转要求。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

刚性:能满足机械轴系所需刚性的转台轴承承受负荷时,滚动体与滚道的接触部分会产生弹性变形。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

“高刚性”是指这种弹性变形的变形量较小,在机床转台和测量设备等部位,在提高轴的刚性的同时,还必须提高轴承的刚性。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

产品特点QDP东莞凌纳机械有限公司

1)外形尺寸大 直径通常为0.4m~10m,最大可达40m。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

2)承载能力高 一般可同时承受轴向载荷、径向载荷和倾覆力矩载荷。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

3)转速低 工作转速低于10r/min,并且多数情况下不做连续回转,仅在一定角度内转动,做摆动运动。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

4)带有轴承安装孔,可用螺钉将其紧固在上、下支座上。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

5)无中枢轴,内圈或外圈上带有旋转驱动用齿轮。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

6)带润滑油孔和密封装置。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

产品说明QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

转盘轴承是一种能够同时承受较大的轴向负荷、径向负荷和倾覆力矩等综合载荷,集支承、旋转、传动、固定等多种功能于一身的特殊结构的大型轴承。转盘轴承通常由内圈、外圈、滚动体、隔离块等四大部件构成。由于核心部件采用回转支承,因此可以同时承受轴向力、径向力。 其形式很多,但结构组成基本大同小异。 QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

由左及右分别是(上部分): 1.外圈(有齿或无齿)2.密封带 3.滚动体(滚球或滚柱) 4.加油嘴 QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

由左及右分别是(下部分): 1.塞子 2.锥销 3.内圈(有齿或无齿) 4.隔离块或保持架 5.安装孔(丝孔或光孔)QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

双排球式转盘轴承有三个座圈,钢球和隔离块可直接排入上下滚道,根据受力状况,安排了上下两排直径不同的钢球。这种开式装配非常方便,上下圆弧滚道的承载角都为90°,能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时,滚道须特殊设计。双排异径球式回转支承的轴向、径向尺寸都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

单排交叉滚柱式  单排交叉滚柱式转盘轴承,由两个座圈组成,结构紧凑、重量轻、制造精度高,装配间隙小,对安装精度要求高,滚柱为1:1交叉排列,能同时承受轴向力、倾翻力矩和较大的径向力,被广泛地用于起重运输,工程机械和军工产品上。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

三排滚柱式  三排滚柱式转盘轴承有三个座圈,上下及径向滚道各自分开,使得每一排滚柱的负载都能确切地加以确定。能够同时承受各种载荷,是四种产品中承载能力最大的一种,轴、径向尺寸都较大,结构牢固,特别适用于要求较大直径的重型机械,如斗轮式挖掘机、轮式起重机,船用起重机、港口起重机,钢水运转台及大吨位汽车起重机等机械上轻型回转支承  轻型转盘轴承具有与普通回转支承相同的结构形式,重量轻,转动灵活。广泛应用于食品机械、灌装机械、环保机械等领域。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

产品参数QDP东莞凌纳机械有限公司

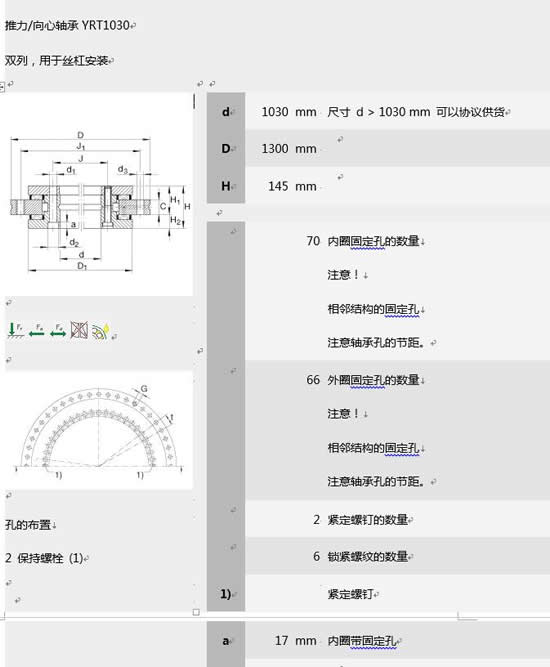

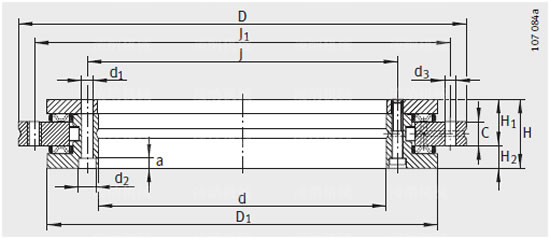

 YRT转台轴承参数图YRT转台轴承参数2QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

注意事项QDP东莞凌纳机械有限公司

<1> INA转台轴承在运用之前;首要要查看INA轴承的外表;然后可以揣度该INA轴承是不是负荷咱们的要求和规范。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

<2> INA轴承外表的查看应该在散光灯下操作;要对该轴承的裂缝处和外表进行具体的查看。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司

QDP东莞凌纳机械有限公司

<3> 在轴承的外表;首要各种裂缝和磨伤处是最简单查看的;这种伤痕会使轴承不能正常装置;然后导致偏载力过度会集;这些伤痕也会使轴承在平常运用中;工作使构成轴承决裂等事端.轴承外表也会呈现起皮表象。QDP东莞凌纳机械有限公司

 QDP东莞凌纳机械有限公司
