丝杆支撑轴承

丝杆支撑轴承ZKLF系列

丝杆支撑轴承ZKLF系列
  • 名称 :丝杆支撑轴承ZKLF系列
  • 型号 :ZKLF系列
  • 品牌 :INA\FAG
  • 价格 :请咨询客服
丝杆支撑轴承是一种用于机床的加强型密封丝杆支撑装置,包括丝杆、丝杆两端的轴承及轴承座、前盖、后盖,其特征在于后盖为固定端防水盖和自由端防水盖。....

详细描述

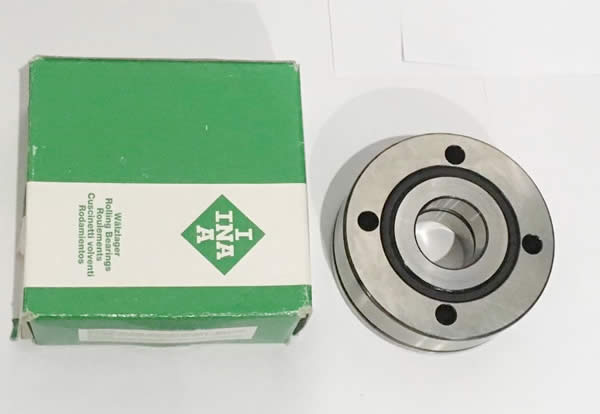

 INA滚珠丝杆支撑轴承实拍图S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

丝杆支撑轴承是一种用于机床的加强型密封丝杆支撑装置,包括丝杆、丝杆两端的轴承及轴承座、前盖、后盖,其特征在于后盖为固定端防水盖和自由端防水盖,固定端防水盖和自由端防水盖与丝杆之间有一空间,丝杆在与该空间的对应部位有上沟槽;丝杆自由端的轴承座与丝杆之间有一空间,丝杆在与该空间的对应部位有上沟槽,自由端防水盖与自由端轴承座轴向配合,丝杆自由端轴承的一侧外圈与自由端轴承座轴向接触,该轴承的另一侧内圈与内轮间座的一端轴向接触、该轴承的另一侧外圈与自由端外轮固定盖一端轴向配合,内轮间座的另一端与外侧锁紧螺母轴向配合,内轮间座与自由端外轮固定盖形成迷宫,自由端外轮固定盖的另一端与自由端前盖轴向配合。S2J东莞凌纳机械有限公司

S2J东莞凌纳机械有限公司

产品优势S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

1、经销品牌:凌纳公司代理德国INA,FAG,NSK等众多知名品牌。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

2、深度供应链管理体系:凌纳公司涉足深层次供应链管理,参与货品采购、零售、配送等各个环节,依托我司国际强大背景支持拥有更为灵活的补货机制。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

3、覆盖全国销售网络:截止目前公司在广州、上海建立了仓储中心,范围辐射华北、华东、华南、华中、西南等主要市场需求区域、用快捷、高效的配送服务让消费者感受到优质便捷的服务。S2J东莞凌纳机械有限公司

S2J东莞凌纳机械有限公司

4、优质服务承诺:1)、诚信为本,100%正品。2)、全国送达(港澳台除外)。3)、7X24小时365天全年无休服务,为采购者提供7×24小时,全年无休优质服务。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

产品型号S2J东莞凌纳机械有限公司

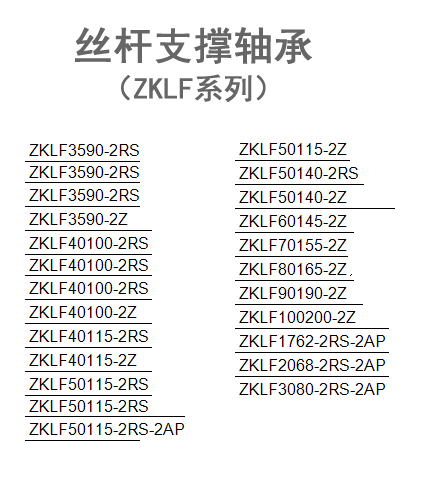

 丝杆支撑轴承ZKLF系列型号图S2J东莞凌纳机械有限公司

产品说明S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

角接触球轴承的维护保养使用须知S2J东莞凌纳机械有限公司

S2J东莞凌纳机械有限公司

滚动轴承是精密部件,使用应十分谨慎。即使高质量的轴承,如果使用不当,也不会得到预期的效果。安装过程中必须使用精密锁紧螺母对推力角接触球轴承进行轴向预紧。如果使用推荐的精密锁紧螺母通过轴承内圈对轴承预紧,必须按照尺寸表中给出的锁紧力矩值。对于不同尺寸的轴承,锁紧力矩只用于表中所列的INA精密锁紧螺母。ZKLF系列轴承的预紧力根据实际运行工况 (载荷谱)而定。请和我们联系。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

滚珠丝杆支撑轴承ZKLF系列图片S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

为了抵消变形,推荐应该使用两倍锁紧力矩MA的值拧紧螺母,然后松开螺母。再用给定的MA值拧紧螺母。最后,使用紧定螺钉对精密锁紧螺母进行防松。S2J东莞凌纳机械有限公司

只有按照尺寸表中给出的预紧力预紧,轴承的特点才能体现出来。尺寸表中给出了用于预紧的INA精密锁紧螺母的锁紧力矩。如果采用其它合适的锁紧螺母,应当依照制造商对锁紧力矩的计算指导。只可采用螺纹轴向跳动不超过5m的锁紧螺母。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

固定端防水盖与电机座的一端轴向配合,内轮间座的一端与与丝杠轴肩轴向配合,内轮间座的另一端与固定端轴承的一侧内圈接触,内轮间座与电机座形成迷宫,固定端轴承的另一侧外圈与固定端外轮固定盖轴向配合,固定端外轮固定盖与电机座的另一端轴向配合,固定端外轮固定盖再与固定端前盖轴向配合,固定端轴承的另一侧外圈与固定端外轮固定盖轴向配合,该侧轴承内圈与内轮间座轴向配合,固定端外轮固定盖与内轮间座形成迷宫,内轮间座的另一端和外侧锁紧螺母轴向配合。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

产品参数S2J东莞凌纳机械有限公司

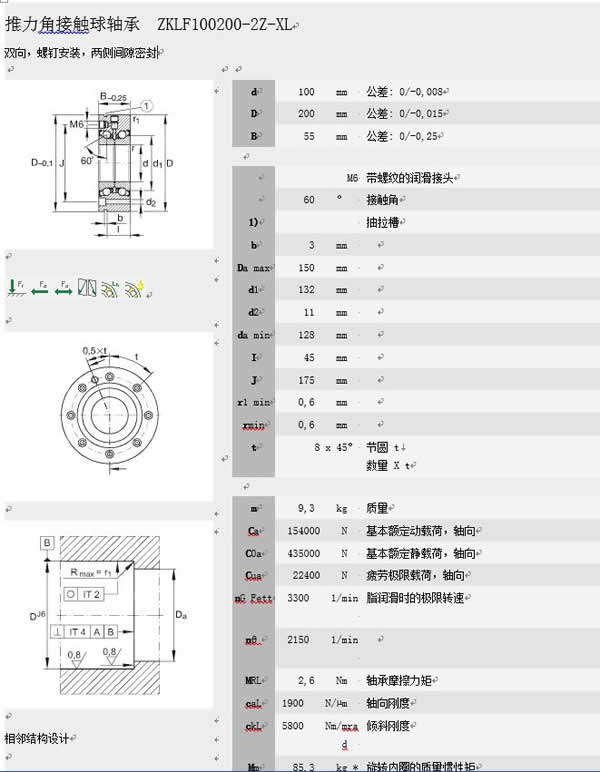

 丝杆支撑轴承详情参数S2J东莞凌纳机械有限公司

注意事项S2J东莞凌纳机械有限公司

S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

轴承的使用注意事项如下:S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

1.保持轴承及其周围环境的清洁S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

即使是肉眼看不到的微小灰尘,也会给轴承带来不良影响。所以,要保持周围清洁,使灰尘不会侵入轴承。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

2.小心谨慎地使用。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

在使用中给轴承强烈冲击,会产生伤痕或压痕,诱发事故。严重时,会引起裂缝、断裂,必须加以注意。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

3.使用轴承专用工具。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

必须使用专用工具,不可随意替代。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

4.避免轴承生锈。S2J东莞凌纳机械有限公司

 S2J东莞凌纳机械有限公司

5.操作轴承时,手汗会造成生锈。要注意用干净的手操作,尽量带手套,留意腐蚀性气体。S2J东莞凌纳机械有限公司
