丝杆支撑轴承

丝杆支撑轴承DKLFA系列

丝杆支撑轴承DKLFA系列
  • 名称 :丝杆支撑轴承DKLFA系列
  • 型号 :DKLFA系列
  • 品牌 :INA\FAG
  • 价格 :请咨询客服
角接触球轴承DKLFA主要用作机床中滚动丝杠的支撑。它具有较高的轴向刚度和行程精度,以及较低的摩擦力力矩,推力角接触轴承(丝杠轴承)采用不可分式设计,尼龙66加玻璃增强纤维保....

详细描述

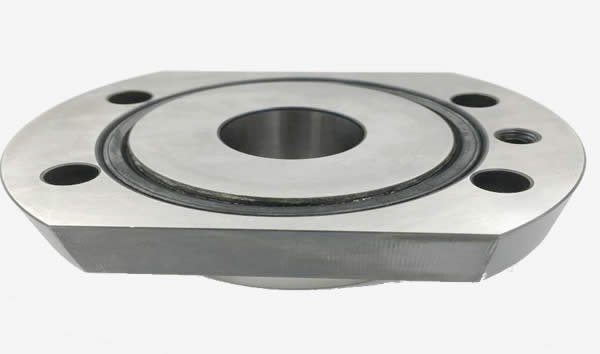

 DKLFA丝杆支撑轴承实拍图y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

角接触球轴承DKLFA主要用作机床中滚动丝杠的支撑。它具有较高的轴向刚度和行程精度,以及较低的摩擦力力矩,推力角接触轴承(丝杠轴承)采用不可分式设计,尼龙66加玻璃增强纤维保持架,装较多的球,接触角为60度,这些设计特点增强了轴承的轴向刚度,使其能适应轴向和径向进给的调节。推力角接触轴承(丝杠轴承)只难承受单方向的载荷,如果单个轴承的载荷不能满足需要,或者要求承受两个方向的轴向载荷时,则选用轴承组。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

产品特点y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

角接触球轴承的特点及用途:y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

1.角接触球轴承极限转速较高,可以同时承受径向载荷和轴向载荷,也可以承受纯轴向载荷,其轴向载荷能力由接触角决定,并随接触角的增大而增大。y5p东莞凌纳机械有限公司

 单列角接触球轴承只能承受一个方向的轴向载荷,在承受径向载荷时,会引起附加轴向力,必须施向相应的反向载荷,因此,该种轴承一般都成对使用。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

y5p东莞凌纳机械有限公司

2.双列角接触球轴承能承受较大的以径向载荷为主的径向、轴向双向联合载荷和力矩载荷,它能限制轴或外壳双向轴向位移,接触角为30度。成对安装角接触球轴承能承受以径向载荷为主的径向、轴向双向联合载荷,也可以承受纯径向载荷。串联配置只能承受单一方向的轴向载荷,其他两种配置则可承受任一方向的轴向载荷。y5p东莞凌纳机械有限公司

这种类型的轴承一般由生产厂商选配组合成对提交用户,安装后有预压过盈,套圈和钢球处于轴向预加载荷状态,因而提高了整组轴承作为单个支承刚度和旋转精度。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

产品型号y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

DKLFA1575-2RSy5p东莞凌纳机械有限公司

DKLFA-2080-2RSy5p东莞凌纳机械有限公司

DKLFA2590-2RSy5p东莞凌纳机械有限公司

DKLFA-30100-2RSy5p东莞凌纳机械有限公司

DKLFA-30110-2RSy5p东莞凌纳机械有限公司

DKLFA 40115-2RSy5p东莞凌纳机械有限公司

DKLFA 40140-2RSy5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

y5p东莞凌纳机械有限公司

产品说明y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

角接触球轴承DKLFA精度等级包括尺寸公差和旋转精度。精度由低到高表示为P0(普通)、P6(P6X)、P5、P4、P2。此外,欧美品牌中也用P3、P7、P9表示精度等级,P3相当于ISO和JIS标准的P6级, P7相当于P4级,P9相当于P2级。双列角接触球轴承的特点是可以同时承受径向和轴向载荷的联合载荷,限制轴的两方面的轴向位移。与双向推力球轴承相比,这种轴承极限转速较高,接触角为32°,刚性好,可承受倾覆力矩大,广泛用于小汽车的前轮轮毂中(有的车型也用同尺寸的双列圆锥滚子轴承)。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

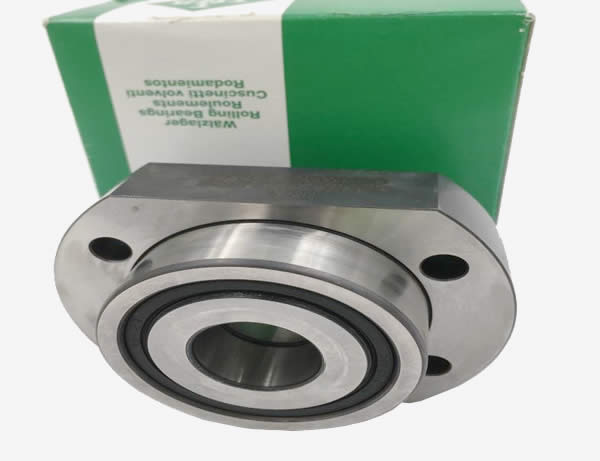

丝杆支撑轴承安装图片y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

双列角接触球轴承的结构变型有四种:y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

(1)a型外径小于或等于90mm轴承的标准设计。无装球缺口,因此能承受相等的双向轴向载荷。采用轻型玻璃纤维增强尼龙66保持架,轴承温升很小。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

(2)a型外径大于90mm轴承的标准设计。一侧有装球缺口,配备钢板冲压保持架或黄铜实体保持架。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

(3)e型属加强型结构,一侧带装球缺口,可以装更多的钢球,因此承载能力较高。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

(4)两面带防尘盖型和两面带密封圈型a型设计和e型设计的双列角接触球轴承都可以两侧带防尘盖(非接触式)或密封圈(接触式)。密封轴承的内部都填有防锈锂基润滑脂,运行温度一般在-30~+110℃。在使用期间不需再润滑,安装前不应加热,也不应清洗。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

支撑座的安装方法:y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

(1)将固定侧安装到螺杆上。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

(2)将固定侧插入,拧紧锁紧螺帽,用垫块和内六角固定螺栓将其固定。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

(3)支撑侧轴承用止动环固定到螺杆轴上,并装入支撑侧支撑座。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

产品参数y5p东莞凌纳机械有限公司

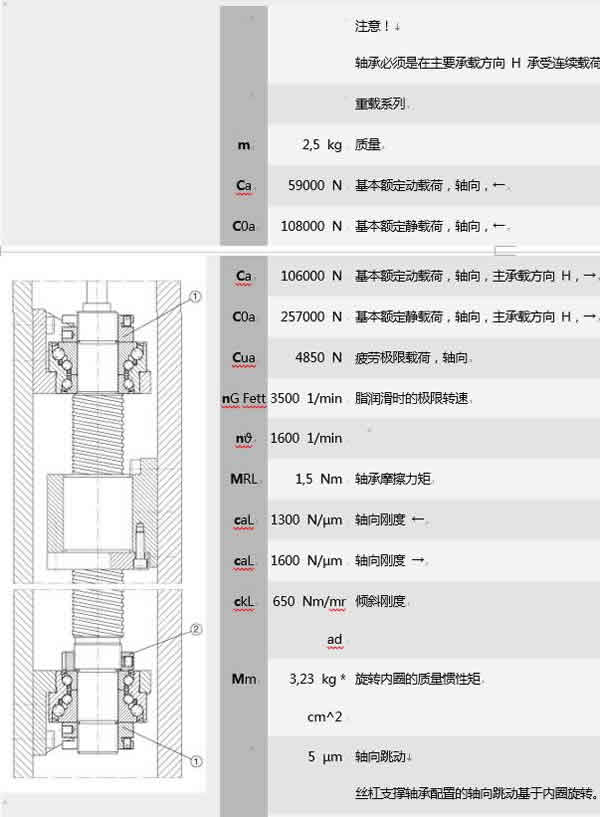

 DKLFA丝杆支撑轴承参数图DKLFA丝杆支撑轴承参数图2y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

注意事项y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

如有下列情况,轴承往往必须再润滑:y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

■长期存放之前和之后y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

■在湿度大的环境中y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

■在技术建议说明书上给出了润滑周期。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

如有下列情况,请和我们联系:y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

■轴承是静止的y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

■存在振动y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司

■存在非常小的摆动运动。y5p东莞凌纳机械有限公司

 y5p东莞凌纳机械有限公司
